Фланцы прижимные ГОСТ 12820-80
Фланцы прижимные ГОСТ 12820-80
Способ изготовления прижимных фланцев 12820-80
При производстве изделие рассчитывается таким образом, чтобы внутреннее сечение трубной арматуры было больше внешнего диаметра соединяемого участка. Надёжная фиксация детали обеспечивается благодаря отверстиям для крепёжных элементов, например, болтов и шпилек, расположенных по внешнему радиусу кольца.
Арматура, произведённая с соблюдением установленного стандарта, отвечает следующим требованиям:
- рабочее давление, МПа: от 0,1 до 2,5;
- температурный диапазон, оС: от −70 до +300;
- наружный диаметр, мм: от 20 до 1200.
Данный вид фурнитуры используются при подсоединении запорной конструкции к трубе из полиэтилена. Также элементы применяются при переходе с труб ПЭ на трубы и фитинги, изготовленные из стали разных марок.
Благодаря прижимным фланцам обеспечивается герметичное, надёжное и прочное сооружение, которое легко собирается и разбирается.
Способ установки
Монтаж соединительной арматуры осуществляется в несколько этапов:
- Фланец надевается на штуцер, изготовленный из полиэтилена.
- Затем труба соединяется с внутренней частью втулки с помощью электросварной муфты или методом сварки впритык.
Завод-производитель «Элементы систем гидравлики» предлагает купить фланцы прижимные ГОСТ 12820-80, качество которых подтверждено паспортом соответствия и разрешением на эксплуатацию. Ознакомиться с ассортиментом продукции можно с помощью удобного каталога, где перечислены все реализуемые фланцы с подробным описанием технических характеристик. Заказать продукцию можно на сайте или по телефону.

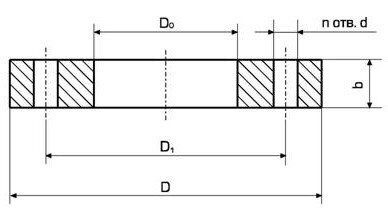

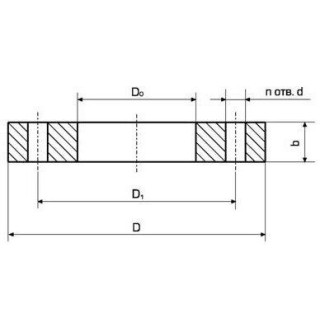

Размеры прижимных фланцев ГОСТ 12820-80 для ПНД труб
PN = 10 (10 кгс/см2, 1.0 МПа) | |||||||
Наружный диаметр ПНД трубы DN, мм | Условный диаметр Dy, мм | Наружный диаметр D, мм | Диаметр по болтовым отверстиям D1, мм | Внутренний диаметр D0, мм | Толщина фланца b, мм | Кол-во отверстий n, шт | Диаметр отверстий d, мм |
25 | 20 | 105 | 75 | 31 | 12 | 4 | 14 |
32 | 25 | 115 | 85 | 42 | 12 | 4 | 14 |
40 | 32 | 135 | 100 | 51 | 14 | 4 | 18 |
50 | 40 | 145 | 110 | 62 | 15 | 4 | 18 |
63 | 50 | 160 | 125 | 78 | 15 | 4 | 18 |
75 | 65 | 180 | 145 | 92 | 17 | 4 | 18 |
90 | 80 | 195 | 160 | 108 | 17 | 4 | 18 |
110 | 100 | 215 | 180 | 128 | 19 | 8 | 18 |
125 | 100 | 215 | 180 | 135 | 19 | 8 | 18 |
140 | 125 | 245 | 210 | 158 | 21 | 8 | 18 |
160 | 150 | 280 | 240 | 178 | 21 | 8 | 22 |
180 | 150 | 280 | 240 | 188 | 21 | 8 | 22 |
200 | 200 | 335 | 295 | 225 | 21 | 8 | 22 |
225 | 200 | 335 | 295 | 238 | 21 | 8 | 22 |
250 | 250 | 390 | 350 | 273 | 23 | 12 | 22 |
280 | 250 | 390 | 350 | 294 | 23 | 12 | 22 |
315 | 300 | 440 | 400 | 338 | 24 | 12 | 22 |
355 | 350 | 500 | 460 | 376 | 24 | 16 | 22 |
400 | 400 | 565 | 515 | 430 | 26 | 16 | 26 |
450 | 500 | 670 | 620 | 517 | 28 | 20 | 26 |
500 | 500 | 670 | 620 | 533 | 28 | 20 | 26 |
560 | 600 | 780 | 725 | 618 | 31 | 20 | 30 |
630 | 600 | 780 | 725 | 645 | 31 | 20 | 30 |
710 | 700 | 895 | 840 | 740 | 34 | 24 | 30 |
800 | 800 | 1015 | 950 | 843 | 37 | 24 | 33 |
900 | 900 | 1115 | 1050 | 947 | 40 | 28 | 33 |
1000 | 1000 | 1230 | 1160 | 1050 | 43 | 28 | 36 |
1200 | 1200 | 1455 | 1380 | 1260 | 51 | 32 | 39 |
PN = 16 (16 кгс/см2, 1.6 МПа) | |||||||
Наружный диаметр ПНД трубы DN, мм | Условный диаметр Dy, мм | Наружный диаметр D, мм | Диаметр по болтовым отверстиям D1, мм | Внутренний диаметр D0, мм | Толщина фланца b, мм | Кол-во отверстий n, шт | Диаметр отверстий d, мм |
25 | 20 | 105 | 75 | 34 | 14 | 4 | 14 |
32 | 25 | 115 | 85 | 42 | 16 | 4 | 14 |
40 | 32 | 135 | 100 | 51 | 16 | 4 | 18 |
50 | 40 | 145 | 110 | 62 | 17 | 4 | 18 |
63 | 50 | 160 | 125 | 78 | 19 | 4 | 18 |
75 | 65 | 180 | 145 | 92 | 21 | 4 | 18 |
90 | 80 | 195 | 160 | 108 | 21 | 4 | 18 |
110 | 100 | 215 | 180 | 128 | 23 | 8 | 18 |
125 | 100 | 215 | 180 | 135 | 23 | 8 | 18 |
140 | 125 | 245 | 210 | 158 | 25 | 8 | 18 |
160 | 150 | 280 | 240 | 178 | 25 | 8 | 22 |
180 | 150 | 280 | 240 | 188 | 25 | 8 | 22 |
200 | 200 | 335 | 295 | 225 | 27 | 12 | 22 |
225 | 200 | 335 | 295 | 238 | 27 | 12 | 22 |
250 | 250 | 405 | 355 | 273 | 28 | 12 | 26 |
280 | 250 | 405 | 355 | 294 | 28 | 12 | 26 |
315 | 300 | 460 | 410 | 338 | 28 | 12 | 26 |
355 | 350 | 520 | 470 | 376 | 30 | 16 | 26 |
400 | 400 | 580 | 525 | 430 | 34 | 16 | 30 |
450 | 500 | 710 | 650 | 517 | 44 | 20 | 33 |
500 | 500 | 710 | 650 | 533 | 44 | 20 | 33 |
560 | 600 | 840 | 770 | 618 | 45 | 20 | 36 |
630 | 600 | 840 | 770 | 645 | 45 | 20 | 36 |
Способ изготовления прижимных фланцев 12820-80
При производстве изделие рассчитывается таким образом, чтобы внутреннее сечение трубной арматуры было больше внешнего диаметра соединяемого участка. Надёжная фиксация детали обеспечивается благодаря отверстиям для крепёжных элементов, например, болтов и шпилек, расположенных по внешнему радиусу кольца.
Арматура, произведённая с соблюдением установленного стандарта, отвечает следующим требованиям:
- рабочее давление, МПа: от 0,1 до 2,5;
- температурный диапазон, оС: от −70 до +300;
- наружный диаметр, мм: от 20 до 1200.
Данный вид фурнитуры используются при подсоединении запорной конструкции к трубе из полиэтилена. Также элементы применяются при переходе с труб ПЭ на трубы и фитинги, изготовленные из стали разных марок.
Благодаря прижимным фланцам обеспечивается герметичное, надёжное и прочное сооружение, которое легко собирается и разбирается.
Способ установки
Монтаж соединительной арматуры осуществляется в несколько этапов:
- Фланец надевается на штуцер, изготовленный из полиэтилена.
- Затем труба соединяется с внутренней частью втулки с помощью электросварной муфты или методом сварки впритык.
Завод-производитель «Элементы систем гидравлики» предлагает купить фланцы прижимные ГОСТ 12820-80, качество которых подтверждено паспортом соответствия и разрешением на эксплуатацию. Ознакомиться с ассортиментом продукции можно с помощью удобного каталога, где перечислены все реализуемые фланцы с подробным описанием технических характеристик. Заказать продукцию можно на сайте или по телефону.
Размеры прижимных фланцев ГОСТ 12820-80 для ПНД труб
PN = 10 (10 кгс/см2, 1.0 МПа) | |||||||
Наружный диаметр ПНД трубы DN, мм | Условный диаметр Dy, мм | Наружный диаметр D, мм | Диаметр по болтовым отверстиям D1, мм | Внутренний диаметр D0, мм | Толщина фланца b, мм | Кол-во отверстий n, шт | Диаметр отверстий d, мм |
25 | 20 | 105 | 75 | 31 | 12 | 4 | 14 |
32 | 25 | 115 | 85 | 42 | 12 | 4 | 14 |
40 | 32 | 135 | 100 | 51 | 14 | 4 | 18 |
50 | 40 | 145 | 110 | 62 | 15 | 4 | 18 |
63 | 50 | 160 | 125 | 78 | 15 | 4 | 18 |
75 | 65 | 180 | 145 | 92 | 17 | 4 | 18 |
90 | 80 | 195 | 160 | 108 | 17 | 4 | 18 |
110 | 100 | 215 | 180 | 128 | 19 | 8 | 18 |
125 | 100 | 215 | 180 | 135 | 19 | 8 | 18 |
140 | 125 | 245 | 210 | 158 | 21 | 8 | 18 |
160 | 150 | 280 | 240 | 178 | 21 | 8 | 22 |
180 | 150 | 280 | 240 | 188 | 21 | 8 | 22 |
200 | 200 | 335 | 295 | 225 | 21 | 8 | 22 |
225 | 200 | 335 | 295 | 238 | 21 | 8 | 22 |
250 | 250 | 390 | 350 | 273 | 23 | 12 | 22 |
280 | 250 | 390 | 350 | 294 | 23 | 12 | 22 |
315 | 300 | 440 | 400 | 338 | 24 | 12 | 22 |
355 | 350 | 500 | 460 | 376 | 24 | 16 | 22 |
400 | 400 | 565 | 515 | 430 | 26 | 16 | 26 |
450 | 500 | 670 | 620 | 517 | 28 | 20 | 26 |
500 | 500 | 670 | 620 | 533 | 28 | 20 | 26 |
560 | 600 | 780 | 725 | 618 | 31 | 20 | 30 |
630 | 600 | 780 | 725 | 645 | 31 | 20 | 30 |
710 | 700 | 895 | 840 | 740 | 34 | 24 | 30 |
800 | 800 | 1015 | 950 | 843 | 37 | 24 | 33 |
900 | 900 | 1115 | 1050 | 947 | 40 | 28 | 33 |
1000 | 1000 | 1230 | 1160 | 1050 | 43 | 28 | 36 |
1200 | 1200 | 1455 | 1380 | 1260 | 51 | 32 | 39 |
PN = 16 (16 кгс/см2, 1.6 МПа) | |||||||
Наружный диаметр ПНД трубы DN, мм | Условный диаметр Dy, мм | Наружный диаметр D, мм | Диаметр по болтовым отверстиям D1, мм | Внутренний диаметр D0, мм | Толщина фланца b, мм | Кол-во отверстий n, шт | Диаметр отверстий d, мм |
25 | 20 | 105 | 75 | 34 | 14 | 4 | 14 |
32 | 25 | 115 | 85 | 42 | 16 | 4 | 14 |
40 | 32 | 135 | 100 | 51 | 16 | 4 | 18 |
50 | 40 | 145 | 110 | 62 | 17 | 4 | 18 |
63 | 50 | 160 | 125 | 78 | 19 | 4 | 18 |
75 | 65 | 180 | 145 | 92 | 21 | 4 | 18 |
90 | 80 | 195 | 160 | 108 | 21 | 4 | 18 |
110 | 100 | 215 | 180 | 128 | 23 | 8 | 18 |
125 | 100 | 215 | 180 | 135 | 23 | 8 | 18 |
140 | 125 | 245 | 210 | 158 | 25 | 8 | 18 |
160 | 150 | 280 | 240 | 178 | 25 | 8 | 22 |
180 | 150 | 280 | 240 | 188 | 25 | 8 | 22 |
200 | 200 | 335 | 295 | 225 | 27 | 12 | 22 |
225 | 200 | 335 | 295 | 238 | 27 | 12 | 22 |
250 | 250 | 405 | 355 | 273 | 28 | 12 | 26 |
280 | 250 | 405 | 355 | 294 | 28 | 12 | 26 |
315 | 300 | 460 | 410 | 338 | 28 | 12 | 26 |
355 | 350 | 520 | 470 | 376 | 30 | 16 | 26 |
400 | 400 | 580 | 525 | 430 | 34 | 16 | 30 |
450 | 500 | 710 | 650 | 517 | 44 | 20 | 33 |
500 | 500 | 710 | 650 | 533 | 44 | 20 | 33 |
560 | 600 | 840 | 770 | 618 | 45 | 20 | 36 |
630 | 600 | 840 | 770 | 645 | 45 | 20 | 36 |
Для соединения трубопроводной арматуры, присоединения ПЭ труб к уже установленным конструкциям (резервуарам, магистралям и прочим приспособлениям) используют специальные детали — фланцы. Существует несколько вариантов крепёжных элементов, одна из них — прижимной фланец.

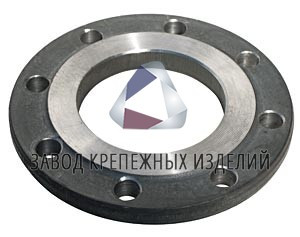

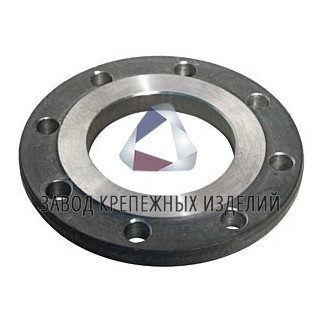

Прижимной фланец — описание крепежного элемента
Фланец стальной прижимной явлется разновидностью плоского приварного фланца, внутренний калибр которого расточен до конкретного размера. Обычно он аналогичен диаметру втулки полиэтиленовой трубы, на которую «садится» крепёжный элемент. На внешнем радиусе фиксирующего изделия оборудованы отверстия, с помощью которых изделие надёжно фиксируется болтами, гайками и шпильками.
Назначение
Стальной прижимной фланец — самый распространённый вариант для соединения ПНД труб с запорной арматурой, а также для перехода между полиэтиленовыми трубами на стальные коллекторы и чугунные фитинги. Фиксация самого изделия осуществляется с гаек, шпилек или болтов. А чтобы добиться максимальной герметичности, дополнительно используют паронитовую вставку или прокладку из плотной резины. Благодаря такому способу фиксации можно добиться идеальной герметичности и высокой надёжности.
Особенно часто прижимные фланцы используют в системах водо- и газоснабжении, канализации, дренажах.
Производство прижимных фланцев
Прижимные фланцы для труб производят несколькими способами:
- методом резки (плазменно-дуговой и кислородной)
- штамповкой
- ковкой
- гибкой из цельного листа стали с дополнительной сваркой стыков
В качестве материала используется сталь марок, указанных в ГОСТ:
- 20,25 — ГОСТ 1055-88
- 09Г2С — ГОСТ 18281-89
- Ст3сп — ГОСТ 380-94
- 12×18Н9Т — ГОСТ 7769-82
- 10Г2 — ГОСТ 4543-71
- 15×5М — ГОСТ 4543-71
После изготовления крепёжные элементы дополнительно покрываются особым составом, который защищает изделия от образования коррозии.
Достоинства прижимных фланцев
Крепёжные элементы обладают рядом преимуществ:
- обеспечивают высокую герметичность
- простые в монтаже
- устойчивы к механическому воздействию
- универсальны — можно использовать с разными вариантами ПЭ труб
Завод крепежных изделий «СПбЗКИ» предлагает оптимальную цену на прижимные фланцы различной конструкции и размера. Также на сайте или по телефону можно оформить заказ на производство прижимных фланцев по своему техническому заданию или чертежу.
